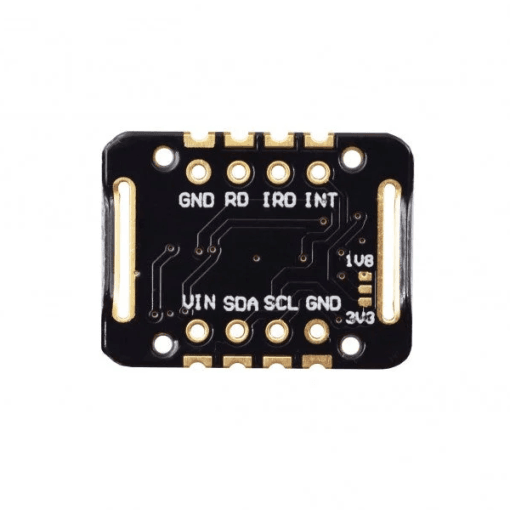

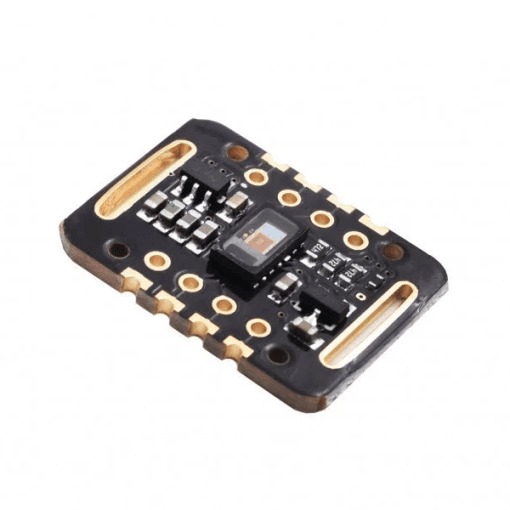

MAX30102 module capteur de fréquence cardiaque et oxymètre

Description

Le MAX30102 est un module biocapteur intégré permettant de mesurer la fréquence cardiaque et le taux d’oxygène dans le sang. Il intègre une LED rouge, une LED infrarouge, un photodétecteur, des composants optiques, ainsi qu’un circuit électronique à faible bruit avec suppression de la lumière ambiante.

Il fonctionne avec une alimentation de 1,8 V pour le circuit principal, et une alimentation séparée de 5,0 V pour les LED internes utilisées lors des mesures de fréquence cardiaque et de saturation en oxygène. Conçu pour les dispositifs portables, il peut être porté sur le doigt, le lobe de l’oreille ou le poignet. L’interface de communication standard I2C permet de transmettre les données recueillies vers des microcontrôleurs afin de calculer la fréquence cardiaque et le taux d’oxygène dans le sang.

De plus, la puce peut être mise en veille par commande logicielle, avec un courant de repos quasi nul, tout en maintenant l’alimentation.

Caractéristiques et spécifications :

• Longueur d’onde de crête des LED : 660 nm / 880 nm

• Tension d’alimentation des LED : 3,3 ~ 5 V

• Type de signal de détection : signal de réflexion lumineuse (PPG)

• Interface de sortie du signal : interface I2C

• Tension de l’interface de communication : 1,8 ~ 3,3 V ~ 5 V (optionnel)

Contenu du paquet :

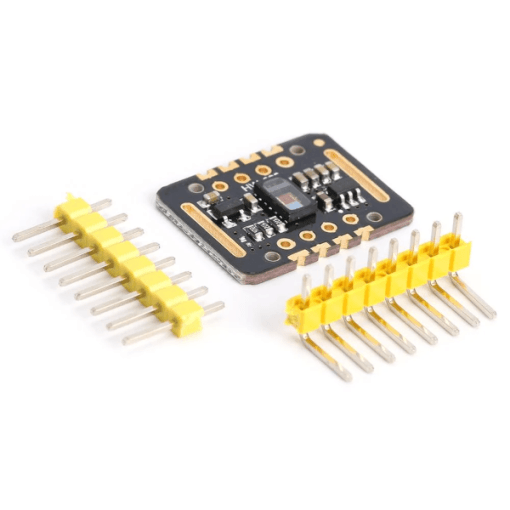

1 x Module capteur MAX30102 (noir) + 2 barrettes mâles non soudées.
