ESP32 P4 Pico

Description

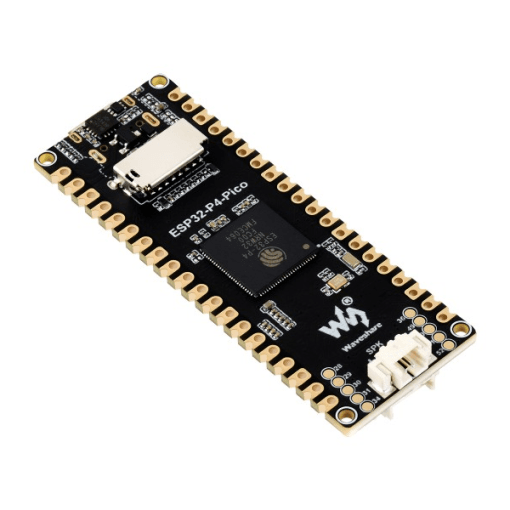

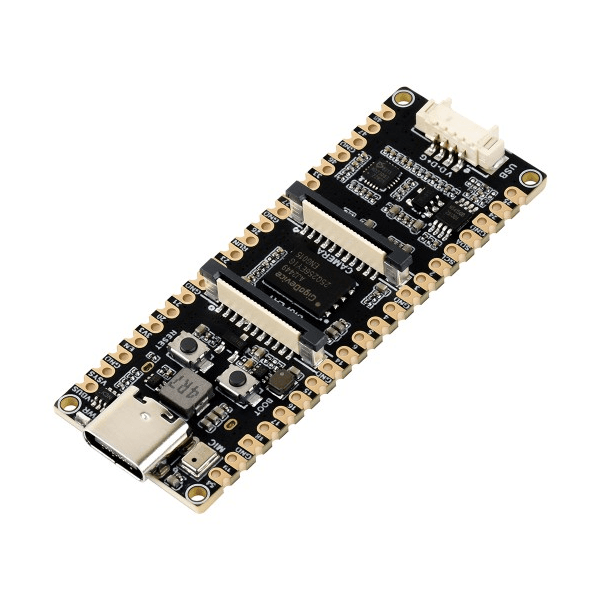

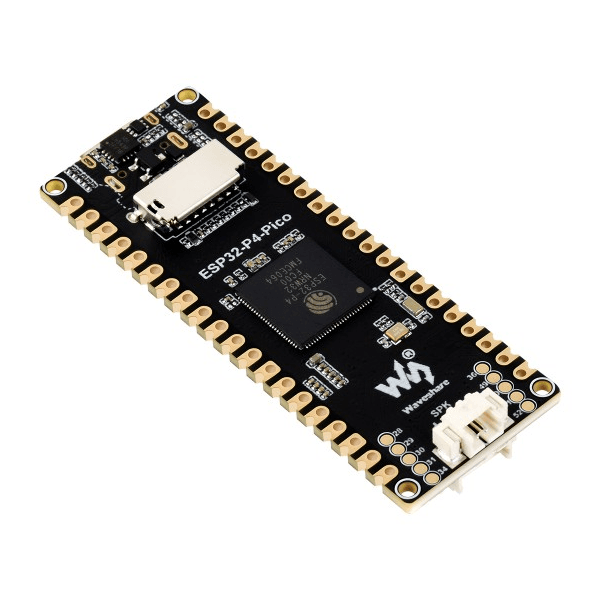

La ESP32-P4-Pico est une carte de développement avancée conçue par Waveshare, basée sur le microcontrôleur ESP32-P4. Elle est spécialement destinée aux applications multimédia, aux interfaces homme-machine (HMI) et aux systèmes embarqués nécessitant de hautes performances, une grande connectivité et un niveau de sécurité élevé.

Grâce à son processeur RISC-V double cœur à 400 MHz, ses interfaces MIPI-CSI / MIPI-DSI, son support USB 2.0 OTG High-Speed et sa mémoire étendue, l’ESP32-P4-Pico est idéale pour la vision artificielle, l’edge computing et les projets interactifs modernes.

Caractéristiques principales

Processeur

• Microcontrôleur RISC-V 32 bits double cœur haute performance
• Processeur basse consommation dédié (LP system)
• Fréquence jusqu’à 400 MHz

Mémoire

• 128 KB ROM système haute performance
• 16 KB ROM système basse consommation
• 768 KB mémoire L2 haute performance
• 32 KB SRAM basse consommation
• 8 KB mémoire TCM
• 32 MB PSRAM intégrée (empilée)
• 32 MB Flash NOR (QSPI)

Interfaces et connectivité

• Connecteur GPIO 40 broches (2 × 20 pins)
• Compatible avec certaines extensions Raspberry Pi Pico HAT
• 27 GPIO programmables
• USB 2.0 OTG High-Speed
• Port USB Type-C pour alimentation et programmation
• Lecteur carte TF (SDIO 3.0)

Multimédia avancé

Caméra – MIPI-CSI

• Interface MIPI-CSI 2 lignes
• Compatible avec caméras type OV5647
• Capture vidéo Full HD 1080p
• ISP intégré (traitement d’image)
• Encodage H.264 et JPEG jusqu’à 1080p @ 30 fps

Affichage – MIPI-DSI

• Interface MIPI-DSI 2 lignes
• Compatible écrans 5″, 7″, 8″ et 10.1″
• Accélération graphique matérielle (PPA & DMA 2D)
• Décodage JPEG jusqu’à 1080p @ 30 fps
• Expérience HMI fluide et réactive

Audio intégré

• Microphone SMD intégré
• Connecteur haut-parleur MX1.25 – 2 broches
• Support haut-parleur 8Ω / 2W

Sécurité

• Périphérique de signature numérique
• Unité dédiée de gestion des clés
• Protection renforcée des données et du firmware

Applications typiques

• Interfaces homme-machine (HMI)
• Vision artificielle et traitement d’image
• Edge computing
• Domotique et maisons intelligentes
• Écrans de contrôle industriels
• Bornes interactives et distributeurs automatiques

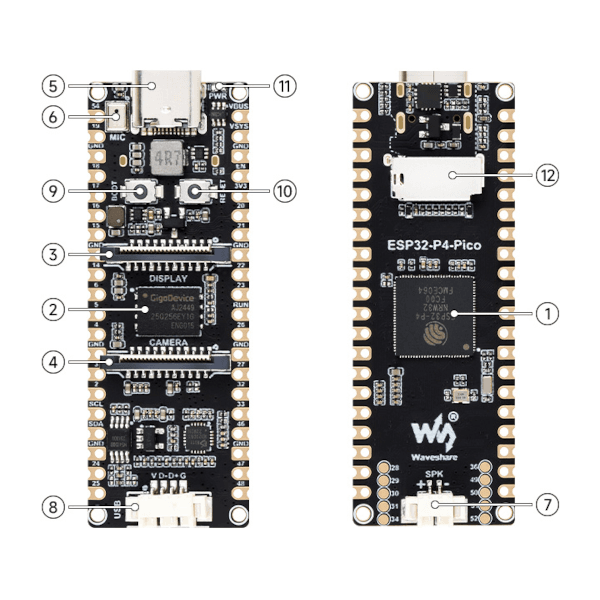

La carte :

• ESP32-P4NRW32 avec PSRAM empilée de 32 MB
• Mémoire Flash NOR 32 MB
• Interface écran MIPI-DSI (2 lignes), compatible écrans 5 à 10,1 pouces
• Port caméra MIPI-CSI (2 lignes), compatible OV5647
• Port USB Type-C pour l’alimentation et la programmation
• Microphone SMD intégré
• Interface haut-parleur MX1.25 (8 Ω / 2 W)
• Port USB OTG 2.0 High-Speed (4 broches)
• Bouton BOOT – accès au mode téléchargement
• Bouton RESET (RST)
• Indicateur d’alimentation (LED)
• Lecteur carte TF – interface SDIO 3.0

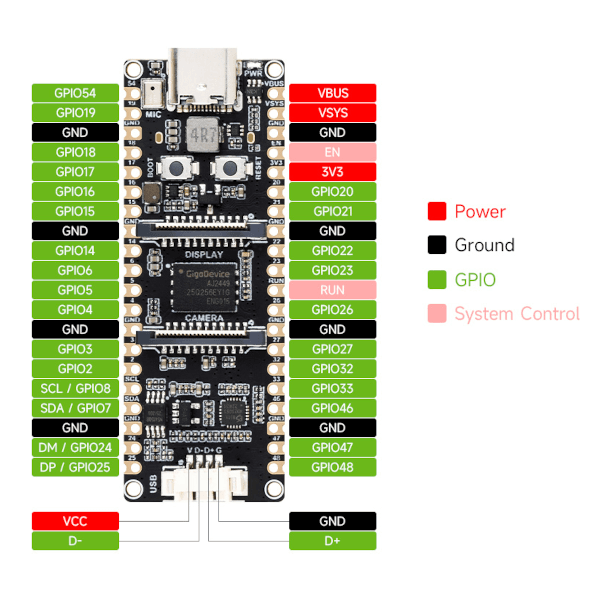

Broches :

Documentation :

https://www.waveshare.com/wiki/ESP32-P4-Pico
