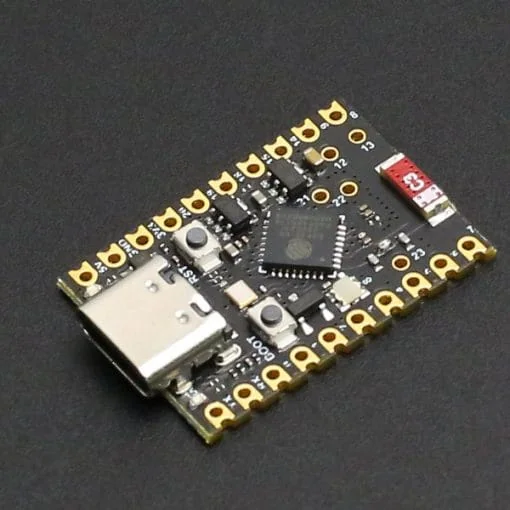

ESP32 C6 Supermini

Description

L’ESP32 C6 SuperMini est une carte de développement basée sur un microcontrôleur Espressif ESP32-C6FH4 avec interfaces sans fil WiFi 6, Bluetooth 5 (Low Energy), ZigBee et Thread. Version avec 4 MB de mémoire Flash SPI.

Cette carte économique et polyvalente à faible consommation permet la réalisation d’applications IoT multi-protocoles.

Version 4 MB de flash et 512 KB de SRAM.

Contenu du paquet :

Carte ESP32 C6 Supermini + 2 barrettes de 10 broches non soudées.

Caractéristiques :

• ​Alimentation :
  – 5 Vcc via le port USB Type-C vers UART
  – via la broche 5 Vcc
  – via la broche 3,3 Vcc
• Microcontrôleur Espressif ESP32-C6-WROOM-1 :
  – RISC-V à 160 MHz
  – Mémoire SRAM : 512 KB
  – Mémoire ROM : 320 KB
  – Mémoire FLASH SPI : 4 MB
• Interfaces sans fil :
  – WiFi : 802.11 b/g/n/ax
  – Bluetooth 5 (BLE: Bluetooth Low Energy)
  – ZigBee
  – Thread 1.3
• Antenne intégrée
• 23 broches GPIO comprenant :
  – 20 x E/S digitales
  – 3 x interfaces SPI
  – 2 x UART
  – 1 x bus I2C
  – 1 x bus I2S
• Connecteur USB Type-C :
• LEDs :
  – LED d’alimentation
  – LED programmable (GPIO15)
  – LED RGB WS2812B programmable (GPIO8)
• Boutons-poussoirs :
  – bouton reset
  – bouton boot

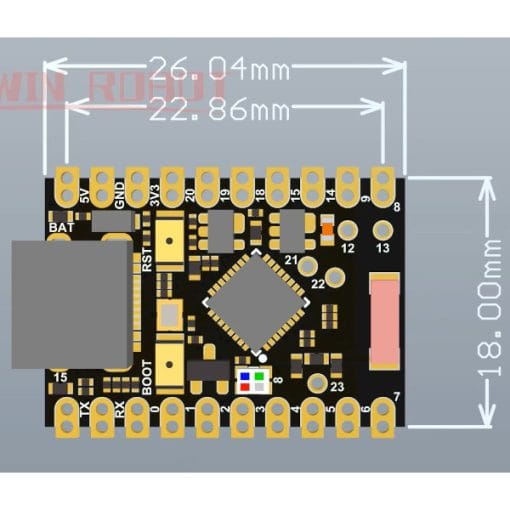

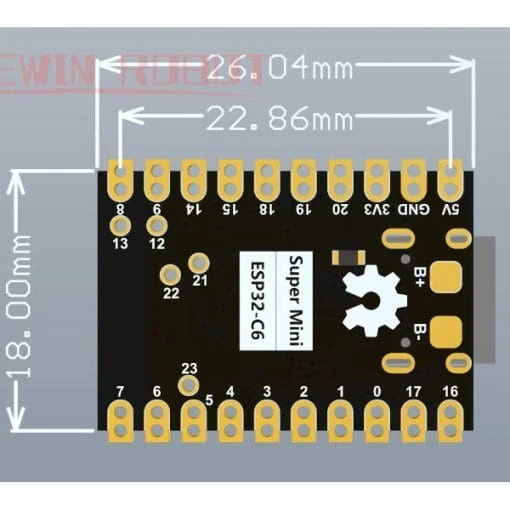

• Dimensions : 18 x 26 mm

Broches :

Schéma électrique de la carte :

Installation dans Arduino IDE :

1. Ajouter la ligne suivante aux préférences de Arduino IDE : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
2. Dans Gestionnaire de carte charcher et installer « esp32 par Espressif Systems ».

Documentation et Ressources

• Fiche technique du ESP32 C6
