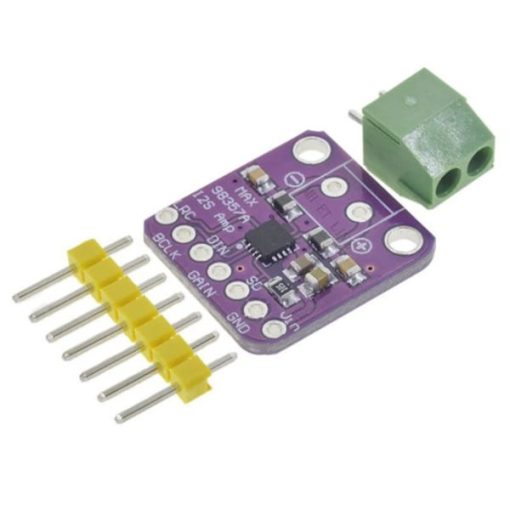

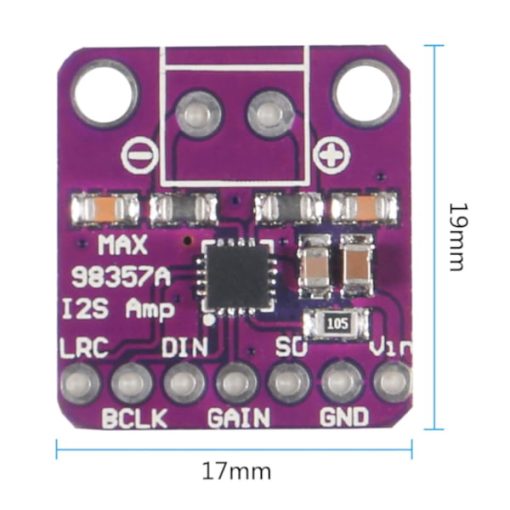

MAX98357 amplificateur audio 3W classe D I2S

Installation avec l'ESP32

Le module MAX98357 est facile à interfacer avec une large gamme de microcontrôleurs, y compris le populaire ESP32. Voici un guide simple pour connecter et configurer le MAX98357 avec l'ESP32.

Matériel nécessaire

• Module MAX98357
• ESP32
• Haut-parleur (4Ω ou 8Ω recommandé)
• Fils de connexion

Schéma de câblage

1. Alimentation :
   • Connectez le pin VDD du MAX98357 à une sortie 5V de l'ESP32.
   • Connectez le pin GND du MAX98357 à la masse (GND) de l'ESP32.
2. Entrée I2S :
   • BCLK (Bit Clock) : Connectez à l'ESP32 pin GPIO14 (ou tout autre pin I2S approprié).
   • LRCLK (Left-Right Clock) : Connectez à l'ESP32 pin GPIO25 (ou tout autre pin I2S approprié).
   • DIN (Data Input) : Connectez à l'ESP32 pin GPIO26 (ou tout autre pin I2S approprié).
3. Sortie vers Haut-parleur :
   • Connectez le pin LOUT du MAX98357 au terminal positif du haut-parleur.
   • Connectez le pin GND du MAX98357 au terminal négatif du haut-parleur.

Configuration du Code

Voici un exemple de code Arduino pour configurer et utiliser le MAX98357 avec l'ESP32 :

#include "driver/i2s.h"

#define I2S_NUM (0)
#define I2S_BCK_IO (14)
#define I2S_WS_IO (25)
#define I2S_DO_IO (26)
#define SAMPLE_RATE (44100)

void setup() {
Serial.begin(115200);

i2s_config_t i2s_config = {
.mode = (i2s_mode_t)(I2S_MODE_MASTER | I2S_MODE_TX),
.sample_rate = SAMPLE_RATE,
.bits_per_sample = I2S_BITS_PER_SAMPLE_16BIT,
.channel_format = I2S_CHANNEL_FMT_RIGHT_LEFT,
.communication_format = (i2s_comm_format_t)(I2S_COMM_FORMAT_I2S | I2S_COMM_FORMAT_I2S_MSB),
.intr_alloc_flags = 0,
.dma_buf_count = 8,
.dma_buf_len = 64,
.use_apll = false,
.tx_desc_auto_clear = true
};

i2s_pin_config_t pin_config = {
.bck_io_num = I2S_BCK_IO,
.ws_io_num = I2S_WS_IO,
.data_out_num = I2S_DO_IO,
.data_in_num = I2S_PIN_NO_CHANGE
};

i2s_driver_install(I2S_NUM, &i2s_config, 0, NULL);
i2s_set_pin(I2S_NUM, &pin_config);
}

void loop() {
// Exemple : envoyer des échantillons audio
int16_t sample = 0;
size_t bytes_written;
for (int i = 0; i < 1000; i++) {
i2s_write(I2S_NUM, &sample, sizeof(sample), &bytes_written, portMAX_DELAY);
}
delay(10);
}
