ESP32-S3 DevKitC-1

Description

ESP32-S3-DevKitC-1 est la carte proposée officiellement par Espressif, elle contient un module ESP32-S3 N16R8 avec 16Mo de mémoire flash et 8Mo de PSRAM et un accès au réseau WIFI et Bluetooth BLE.
L’ESP32-S3 est une puissante évolution de la série ESP32, conçue pour les applications IoT (Internet des Objets) exigeantes.

L’avantage de cette carte est sa compatibilité avec les plaques d’essais.

Contenu du paquet :

1 carte Esp32 S3 DevKitC-1 avec barrettes soudées.

Caractéristiques :

• Module : ESP32-S3-WROOM-1 N16R8.
• Microcontrolleur 32bits double cœur 240MHz.
• Architecture : Tensilica Xtensa LX7.
• 16MB Flash (Quad SPI)
• 8MB PSRAM (Octal SPI)
• 31x IO
• ADC, DAC, I2C, SPI, UART, USB OTG
• 2x Type-C USB (OTG, UART)
• Compatible avec MicroPython, Arduino et ESP-IDF.
• Nombre de pins : 44.
• Connecteurs : Micro USB.

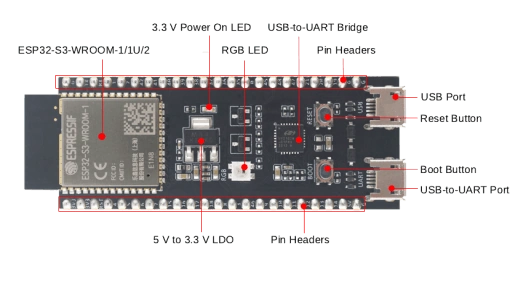

Broches :

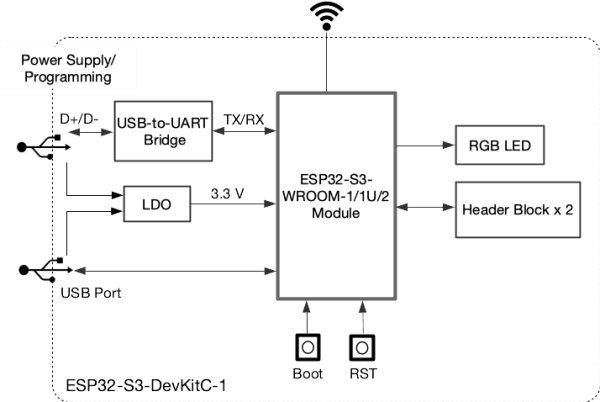

Schéma de la carte

Pilotes CH343 :

Télécharger les pilotes de la carte pour CH343 ici :

https://www.wch-ic.com/search?q=CH343&t=downloads

Installation dans Arduino IDE :

1. Ajouter la ligne suivante aux préférences de Arduino IDE : https://raw.githubusercontent.com/espressif/arduino-esp32/gh-pages/package_esp32_index.json
2. Dans Gestionnaire de carte rehercher et installer « esp32 par Espressif Systems ».

Page officielle :

https://docs.espressif.com/projects/esp-dev-kits/en/latest/esp32s3/esp32-s3-devkitc-1/index.html
