Description
Le GP-02-Kit est un module GPS/GNSS hautes performances intégrant le circuit AT6558R, un puissant récepteur multi-système prenant en charge les constellations BDS (BeiDou), GPS et GLONASS.

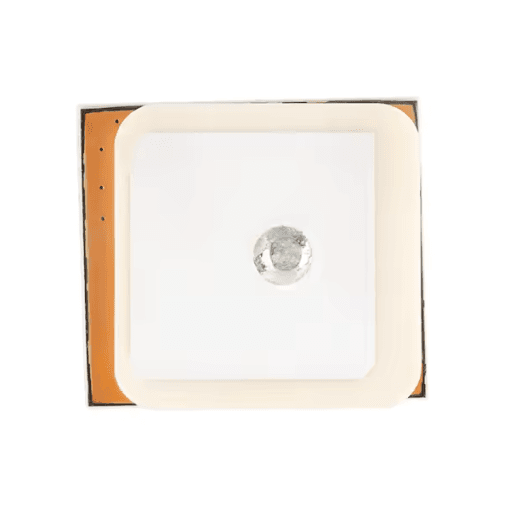

Conçu pour les applications nécessitant une géolocalisation précise et stable, ce module combine une antenne céramique intégrée, une basse consommation et une excellente sensibilité de réception, le rendant idéal pour les projets embarqués, les dispositifs portables ou les systèmes de navigation.
Caractéristiques principales
Modèle : GP-02-Kit
Puce principale : AT6558R (ATGM336H)
Systèmes pris en charge : BDS / GPS / GLONASS (multi-système)
Protocole de communication : NMEA via interface UART série (TX/RX)
Tension d’alimentation recommandée : 5 V
Courant typique : 25 mA (faible consommation)
Précision de position : ≈ 2,5 m (CEP)
Précision de synchronisation : 30 ns, fréquence de sortie 10 Hz
Dimensions : environ 27 × 20 mm (carte de développement)
Indicateurs LED pour alimentation et statut GPS

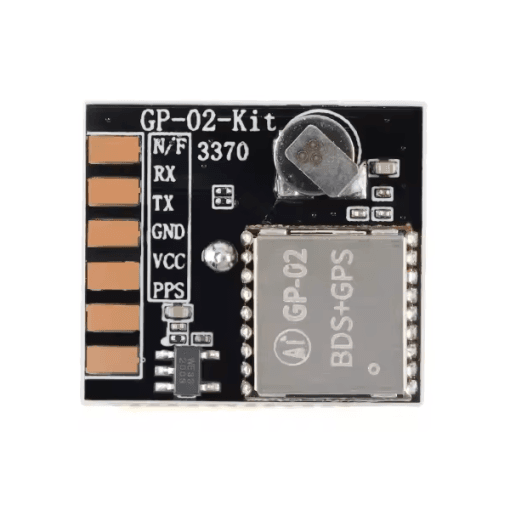

Définition des broches
| N° | Nom | Description de la fonction |
|---|---|---|
| 1 | N/F | Contrôle d’arrêt. Doit être maintenu à un niveau haut pendant le fonctionnement normal. Résistance de tirage interne (pull-up). |
| 2 | RX0 | Entrée série UART0 (réception). Peut aussi être utilisée comme GPIO général. |
| 3 | TX0 | Sortie série UART0 (transmission). Peut aussi être utilisée comme GPIO général. |
| 4 | GND | Masse du circuit. |
| 5 | VCC | Alimentation principale 5 V. |
| 6 | PPS | Signal d’impulsion temporelle (Time Pulse Signal) – sortie d’une impulsion par seconde pour la synchronisation temporelle. |

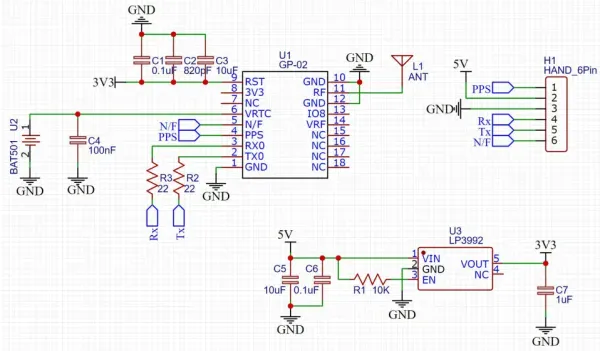

Schéma électrique
